产品参数

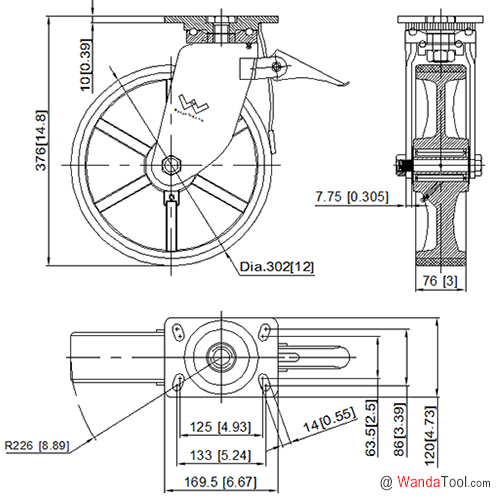

脚轮产品参数 | °C / mm / kg | °F / inch / lbs |
轮子直径 | 300mm | 12inch |
轮面宽度 | 75mm | 3inch |
轮子材质 | 铁芯聚氨酯脚轮 | 铁芯聚氨酯脚轮 |
轮面硬度 | Shore A 95 | Shore A 95 |
轮子轴承 | 滚针轴承 | 滚针轴承 |
装配方式 | 平板式式脚轮 | 平板式脚轮 |
装配板尺寸 | 169×120mm | 6.67×4.73inch |
装配孔距 | 133×86 / 125×62.5mm | 5.24×3.39 / 4.93×2.5inch |
装配板厚 | 10mm | 0.39inch |
装配孔径 | 14.0mm | 0.55inch |
旋转偏心距 | 75mm | 2.95inch |
旋转半径 | 226mm | 8.89inch |
产品总高 | 376mm | 14.8inch |
脚轮刹车 | 全刹车脚轮 | 全刹车脚轮 |
脚轮载荷 | 1500kg | 3000lbs |
产品重量 | 21kg | 46lbs |
工作温度 |
|
|
执行标准 |
|
|
产品编号PN | SCUPB-300075R-13 | SCUPB-300075R-13 |
物料编号SKU | 6930000010000 | 6930000010000 |
特征描述
12×3英寸平板式铁芯聚氨酯重型脚手架脚轮 | SCUPB-300075R-13
SCUPB系列12寸铁芯聚氨酯重型脚轮配备全刹车装置,是一款专业设计配套用于重型设备和重型建筑用脚手架设备的伫立及短距离移动用的重型万向轮。当需要设备伫立时,下压刹车柄装置,即可同时锁定万向轮的旋转和轮子的滚动,有效保障了重型设备及脚手架在伫立工作状态时的安全。当需要短距离移动重型设备或脚手架时,可一键同时松开制动,且易于复位。SCUPB系列具有设计科学,操作便捷,使用安全的特点。
SCUPB系列脚手架脚轮特征
• SCUPB系列重型脚轮顶板采用45#铸钢材质一体化成型,有效防止旋转钢球轨道变形。
• 双钢球滚珠轨道CNC高精度加工,设计有注油嘴装置,易于保养和维护,保证了珠盘旋转的灵活性。
• 旋转板连接螺栓:独特设计的旋转板连接螺栓,防松螺母锁定,提高强度。
• 支架采用优质加厚钢板冲压与钢球轨道双面焊接成型,耐受高负载环境。
• 全刹车装置设计,压下刹车手柄有效制动后能同时锁定轮子的滚动和旋转珠盘的转动。独特齿状的刹车设计,让制动更可靠。
• 支架表面电镀锌处理,有效提高产品的抗腐蚀能力。
• 装配12×3英寸铁芯聚氨酯轮,超级聚氨酯轮面更耐磨,耐负载。轮毂处安装注油杯易于保养。
• 轮子轴承:标配工业滚针轴承,热处理衬套,Ø19×3 无缝钢管套管,可耐轴向和径向压力,防松螺母锁定。
• 脚轮SGS报告:可提供国际SGS检测报告。
SCUPB系列脚手架脚轮定制及应用
可根据客户要求定制生产。
